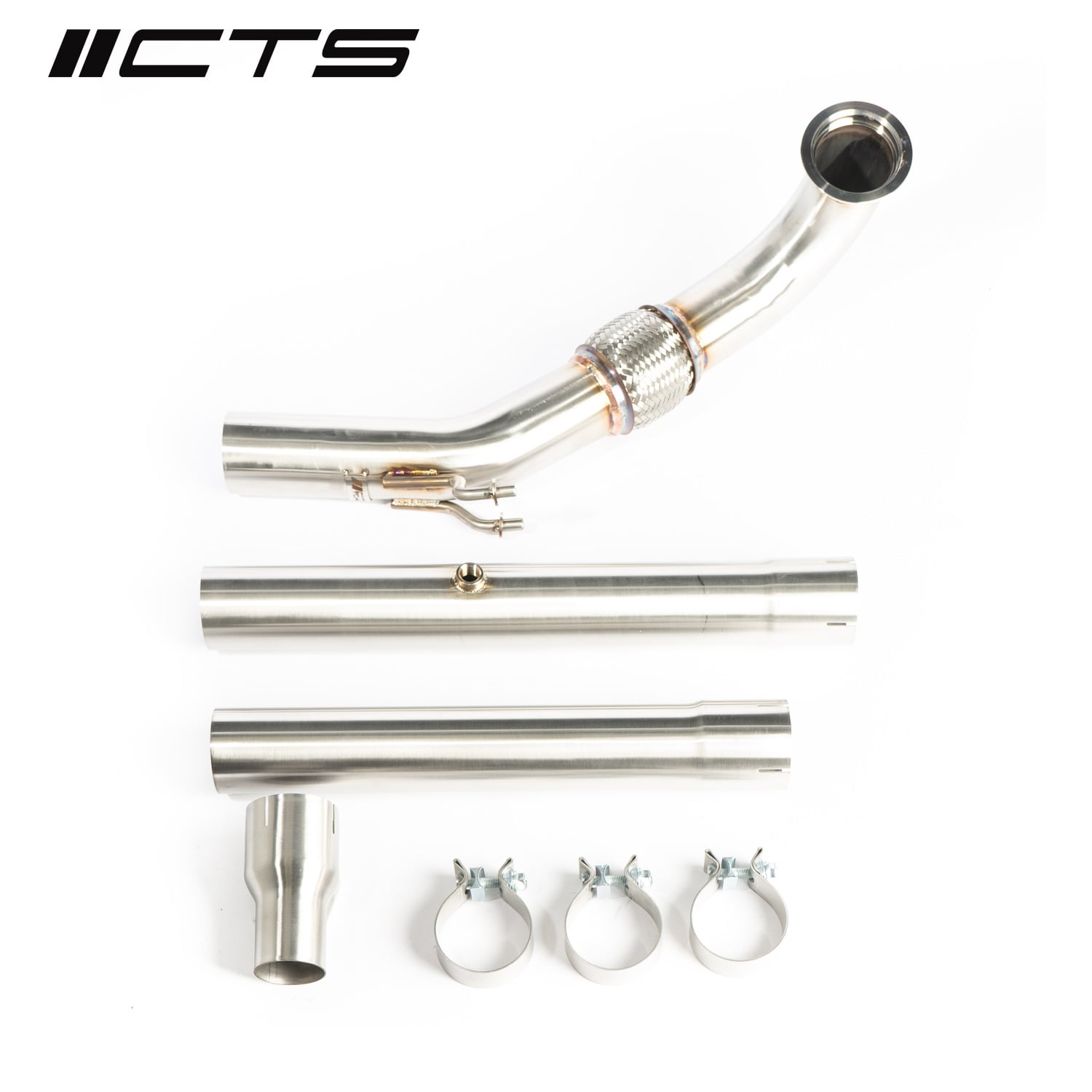

3-palčni downpipe CTS Turbo iz nerjavnega jekla je namenjen motorjem Gen3 TSI EA888.3. Tovarniški downpipe močno omejuje pretok izpušnih plinov, kar vpliva na zmogljivost, zlasti pri vozilih z nameščeno programsko predelavo motorja. CTS Turbo downpipe z mandrelno upognjenimi 3-palčnimi cevmi, gladkimi prehodi in modularno zasnovo omogoča učinkovitejši pretok izpušnih plinov ter enostavnejšo vgradnjo.
Natančna izdelava, CNC-obdelana prirobnica turbine in izvedba za vozila s sprednjim pogonom so namenjene uporabnikom, ki želijo izboljšati izpušni sistem svojih vozil VW z motorji 1.8T/2.0T Gen3.
Podrobnosti izdelka
- Brezšivne cevi iz nerjavnega jekla T304
- Prirobnice iz nerjavnega jekla T304
- 100 % varjeno po postopku TIG
- Priključek za sondo O2 iz nerjavnega jekla T304
- Objemke iz nerjavnega jekla
- Športen zvok brez neprijetnega brnenja; dobro se obnese tudi s tovarniškim izpušnim sistemom
- Teža: 13,61 kg
Za odstranitev opozorilne lučke motorja (CEL), ki se lahko pojavi po vgradnji, je potrebna ustrezna programska oprema za nastavitev motorja. Za pravilno delovanje je priporočljiva oziroma potrebna programska nadgradnja Stage 2. CTS Turbo priporoča uporabo visokopretočnega katalizatorja zaradi manjšega vpliva na okolje.
Izdelek je namenjen samo motorjem Gen3 in Gen3-B, ki niso na platformi MQB ter imajo downpipe s priklopom V-band in črn pokrov motorja.
Primeren za: VW Beetle II (16), VW Jetta IV (162).
Homologacija
Izdelek nima TÜV certifikata (ABE, TTG ali Teilegutachten).
Združljiva vozila (po podatkih proizvajalca)
| Vozilo | Šasija | Leta | Motor |
|---|---|---|---|
| Volkswagen BEETLE | — | 2014–2017 | — |
| Volkswagen JETTA | — | 2014–2018 | — |
| Volkswagen JETTA GLI | — | 2014–2018 | — |
| Volkswagen PASSAT | — | 2014–2019 | — |
Pred naročilom preverite, ali se izdelek ujema z vašim vozilom (model, leto in motor). Pri dvomu nam pišite — preverimo za vas.
